Bryt gjennom industritesting av flaskehalser med uavhengig utviklet FFT-bølgeformanalysesystem

Når det gjelder ytelsestesting av trekkmaskiner, inkluderer konvensjonelle metoder hovedsakelig vibrasjonstesting, støytesting, etc. Nøyaktig fangst av spenningsbølgeformer og analyse av driftsdata er imidlertid kjernen i å bedømme motorstatus. Etter omfattende foredling har NIDEC Elevator Motor Team uavhengig utviklet et FFT-bølgeformanalysesystem basert på det bakre elektromotoriske kraftprinsippet til trekkmaskiner – uten behov for komplekse eksterne sensorer, kan det generere sinusbølger kun gjennom signalkonvertering, noe som gir en mer effektiv og nøyaktig løsning for trekkmaskintesting.

Flere algoritmer for å styrke forsvarslinjen for feildeteksjon

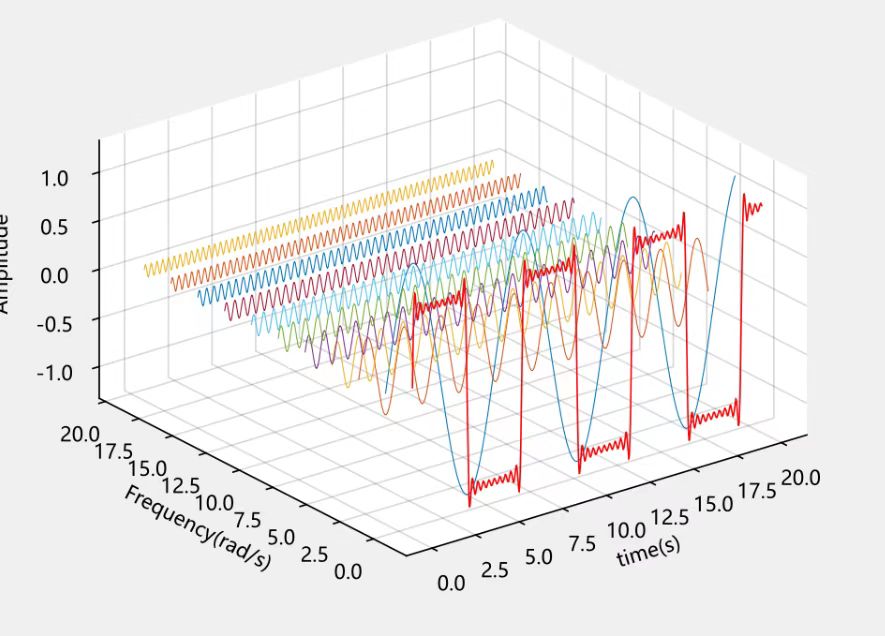

Fast Fourier Transform (FFT)-algoritmen, kjernen i NVH-analyseverktøy, er et klassisk verktøy for feildeteksjon. Den kan nøyaktig konvertere tidsdomenesignalene for indusert elektromotorisk kraft samlet under motordrift til frekvensdomenesignaler. I den faktiske driften av synkronmotorer med permanentmagneter vil feil som feiljustering, reverspasting og offsetliming av permanentmagneter reflekteres i subtile endringer i indusert elektromotorisk kraft, som vil generere unormale signaler ved spesifikke frekvenser. Med sin kraftige signalanalyseevne kan FFT-algoritmen fange opp disse subtile endringene og gi viktige ledetråder for feildiagnose.

To kjerner av NIDEC heismotortestløsning

Maskinvarekjerne: Datainnsamlingskort med høy samplingsfrekvens

For å unngå "signalforvrengning" velger vi datainnsamlingskort med høy samplingshastighet og høy oppløsning som maskinvaregrunnlag. Den kan i sanntid fange opp små spenningsendringer av tilbake elektromotorisk kraft under motordrift, konvertere analoge signaler til presise digitale signaler og gi "rådata av høy kvalitet" for påfølgende analyse.

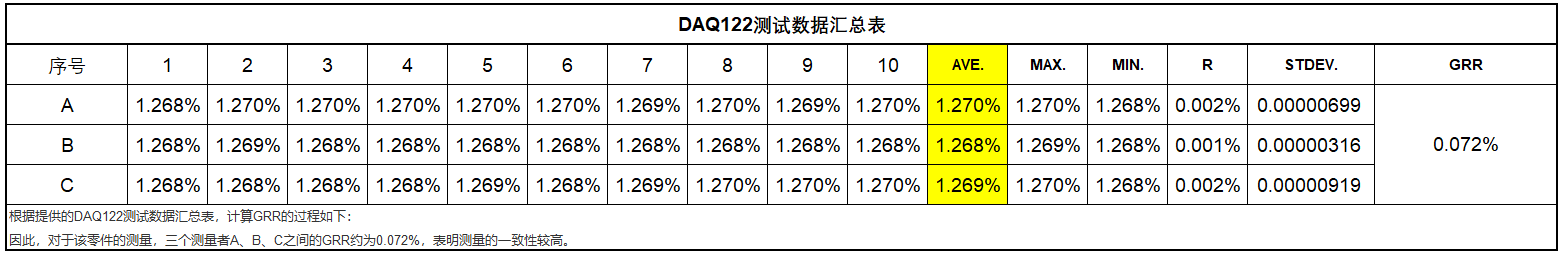

For å sikre at det valgte datainnsamlingskortet oppfyller kravene, testet ME-teamet det. Analysen viser at det valgte datainnsamlingskortet har utmerket stabilitet, med en GRR på omtrent 0,072 % blant tre målere A, B og C.

Programvarekjerne: Uavhengig utviklet FFT Waveform Analysis System

Kjernefordelen med dette systemet ligger i å konvertere "profesjonelle data" til "synlige, analyserbare og brukbare" testresultater. Dens tre kjernefunksjoner dekker fulldimensjonal analyse fra tidsdomene til frekvensdomene:

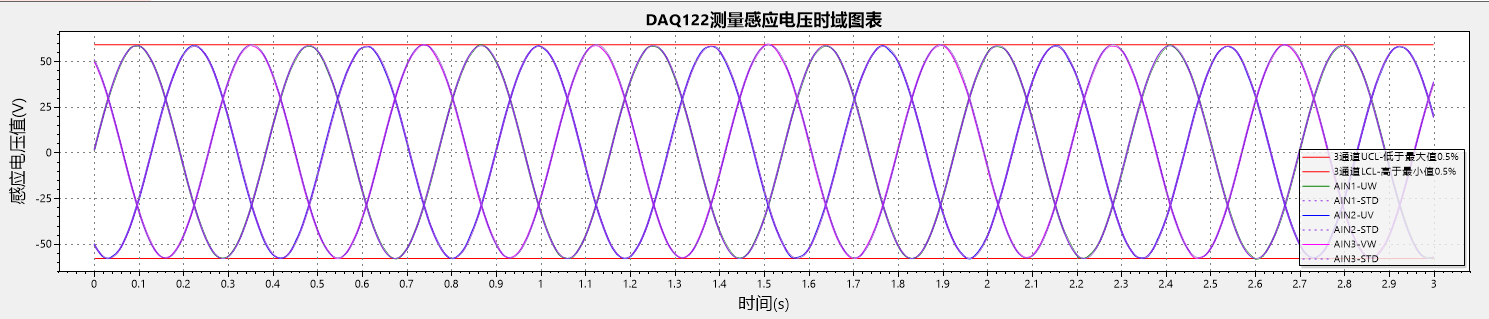

• Tidsdomenediagram for indusert spenning: Sanntid viser endringskurven for spenningssignaler over tid, og viser intuitivt spenningssvingninger og noder for toppforekomst, og gjør øyeblikkelige signalendringer klare med et øyeblikk;

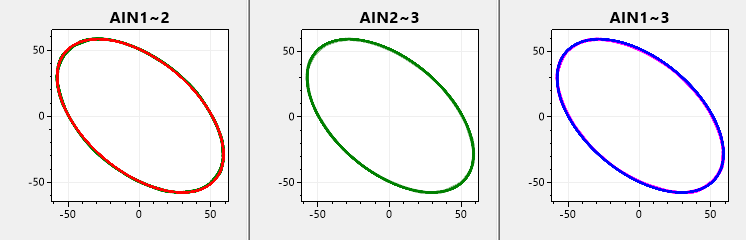

• Lissajous-figuranalyse: Genererer Lissajous-tall gjennom faseforholdet til forskjellige signaler, vurderer raskt driftsstabiliteten til trekkmaskinen og identifiserer unormale faseavvik på et øyeblikk;

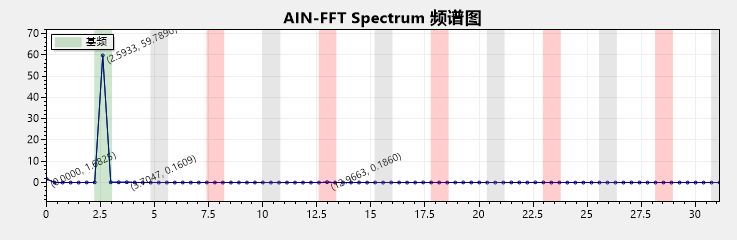

• Dybdespekteranalyse: Konverterer tidsdomenesignaler til frekvensdomenedata, viser tydelig andelen av hver frekvenskomponent og lokaliserer enkelt potensielle problemer som harmonisk interferens.

Utover å «se data» fokuserer systemet mer på å «levere resultater». Tre viktige testindikatorer sikrer ytelsen til trekkmaskinen:

1. Toppdistribusjonshastighet: Teller fordelingen av spenningstopper, bedømmer om topper er innenfor et rimelig område, og unngår motortap forårsaket av unormale topper;

2. Ikke-sammenfallende bølgeform: Sammenligner forskjellen mellom den faktiske bølgeformen og standard sinusbølge, kvantifiserer bølgeformforvrengning og gir nøyaktig grunnlag for igangkjøring av motor;

3. Bølgeform THD-analyse: Beregner total harmonisk forvrengning, reflekterer intuitivt virkningen av harmoniske på spenningsbølgeformer, og bidrar til å optimalisere produktkvaliteten til trekkmaskiner.

Prestasjonsvisning

Gjennom det uavhengig utviklede FFT-bølgeformanalysesystemet har det blitt utført flerdimensjonal testing av motorens NVH-ytelse, noe som reduserer produktkvalitetsproblemer betydelig og sikrer motorkvalitet før levering. Fra desember 2024 til i dag har omtrent titusenvis av motorer blitt testet, med førstepassasjeytelsen til testede motorer opprettholdt over 99,5 %. Innsamlingen og analysen av disse dataene viser fullstendig påliteligheten til NIDEC heismotorkvalitet og betydningen av å utvikle denne motorens FFT ytelsestestingsprogramvare.

Til slutt, fra NVH-prinsipptolkning, innovasjonsintroduksjon, høyhastighets datainnsamling, multidimensjonal parameteranalyse til fullskala masseprodukttesting, bryter dette FFT-bølgeformanalysesystemet begrensningene til tradisjonell testing. Enten for inspeksjon av motorfabrikk, daglig drift og vedlikeholdsovervåking, eller feildiagnose, kan den gi detaljert og omfattende teststøtte, injisere nytt momentum i effektiv, sikker og pålitelig testing av motorytelse i heistrekkmaskinindustrien!
